Для поставщика изолирующих передатчиков крайне важно понимать, как измерять напряжение изоляции этих устройств. Изолирующие передатчики играют жизненно важную роль в различных промышленных и электрических приложениях, обеспечивая электрическую изоляцию между входными и выходными цепями. Эта изоляция помогает предотвратить электрические помехи, защитить чувствительное оборудование и обеспечить точную передачу сигнала. В этом блоге я углублюсь в методы и соображения по измерению напряжения изоляции изолирующего передатчика.
Понимание напряжения изоляции
Прежде чем мы обсудим методы измерения, важно понять, что означает напряжение изоляции. Напряжение изоляции, также известное как выдерживаемое диэлектрическое напряжение, представляет собой максимальное напряжение, которое изоляционный барьер может выдержать без разрушения. Обычно оно указывается в вольтах (В) и представляет собой электрическую изоляцию передатчика. Более высокое напряжение изоляции указывает на лучшую изоляцию и меньший риск электрического пробоя.
Важность измерения напряжения изоляции
Измерение напряжения изоляции изолирующего передатчика важно по нескольким причинам. Во-первых, это гарантирует соответствие устройства необходимым стандартам и спецификациям безопасности. Во многих промышленных применениях электробезопасность имеет первостепенное значение, и использование изолирующих передатчиков с неадекватным напряжением изоляции может представлять значительный риск для персонала и оборудования. Во-вторых, точное измерение напряжения изоляции помогает выявить любые потенциальные повреждения или ухудшение изоляции с течением времени. Это позволяет своевременно проводить техническое обслуживание и замену изолирующих передатчиков, предотвращая дорогостоящие простои и повреждение оборудования.
Методы измерения
Существует несколько методов измерения напряжения изоляции изолирующего передатчика. Выбор метода зависит от различных факторов, таких как тип развязывающего передатчика, требуемая точность и доступное испытательное оборудование. Вот некоторые часто используемые методы:
1. Испытание на диэлектрическую стойкость
Испытание на диэлектрическую стойкость, также известное как тест hipot, является одним из наиболее распространенных методов измерения напряжения изоляции изолирующего передатчика. В этом тесте на изолирующий барьер подается высокое напряжение в течение определенного периода времени, обычно одной минуты. Приложенное напряжение обычно выше номинального напряжения изоляции устройства, чтобы гарантировать, что оно может выдерживать максимально ожидаемое напряжение без выхода из строя.
Для проведения испытания на диэлектрическую стойкость вам понадобится тестер hipot, который представляет собой специализированное испытательное оборудование, предназначенное для генерации высоких напряжений и измерения тока утечки. Тестер hipot подключается к входным и выходным клеммам изолирующего передатчика, и испытательное напряжение постепенно увеличивается до указанного значения. Во время испытания контролируется ток утечки, и если он превышает допустимый предел, это указывает на возможное повреждение изоляции.
Важно отметить, что испытание на диэлектрическую стойкость является разрушающим испытанием, а это означает, что оно может привести к повреждению изолирующего передатчика, если испытательное напряжение слишком высокое или если испытание выполнено неправильно. Поэтому ее должен выполнять только обученный персонал с соблюдением соответствующих мер предосторожности.
2. Измерение сопротивления изоляции.
Измерение сопротивления изоляции — еще один метод оценки характеристик изоляции передатчика. В этом методе на изолирующий барьер подается низкое напряжение и измеряется сопротивление между входной и выходной клеммами. Сопротивление изоляции является мерой способности изолирующего барьера предотвращать протекание тока, а высокое сопротивление изоляции указывает на хорошую изоляцию.
Для измерения сопротивления изоляции понадобится мегаомметр – специализированное испытательное оборудование, предназначенное для измерения высоких сопротивлений. Мегомметр подключают к входным и выходным клеммам развязывающего преобразователя и подают испытательное напряжение. Затем измеряется сопротивление изоляции и сравнивается с заданным значением.
Измерение сопротивления изоляции является неразрушающим испытанием, что означает, что оно не вызывает каких-либо повреждений преобразователя изоляции. Однако он обеспечивает лишь косвенное измерение напряжения изоляции и не может обнаружить все типы нарушений изоляции.
3. Измерение частичных разрядов
Измерение частичных разрядов — это более совершенный метод обнаружения дефектов изоляции в изолирующем передатчике. Частичный разряд возникает, когда происходит локальный пробой изоляционного материала под воздействием высокого напряжения. Со временем это может привести к ухудшению изоляции и в конечном итоге привести к полному выходу из строя.
Для измерения частичных разрядов вам понадобится детектор частичных разрядов, который представляет собой специализированное испытательное оборудование, предназначенное для обнаружения и измерения электрических сигналов, генерируемых частичными разрядами. Детектор частичных разрядов подключается к изолирующему передатчику и подается испытательное напряжение. Детектор измеряет величину и частоту сигналов частичных разрядов, и если они превышают допустимый предел, это указывает на потенциальный дефект изоляции.
Измерение частичных разрядов — это чувствительный и точный метод обнаружения дефектов изоляции, но он требует специального испытательного оборудования и опыта. Обычно он используется в приложениях с высоким напряжением, где высок риск повреждения изоляции.
Рекомендации по измерению
При измерении напряжения изоляции изолирующего передатчика необходимо учитывать несколько факторов, чтобы обеспечить точные и надежные результаты. Вот несколько важных соображений:
1. Тестовая среда
Условия тестирования могут оказать существенное влияние на результаты измерений. Важно проводить испытания в чистой, сухой среде с контролируемой температурой, чтобы свести к минимуму влияние таких факторов окружающей среды, как влажность и температура. Кроме того, испытательное оборудование должно быть надлежащим образом заземлено во избежание электрических помех.
2. Калибровка испытательного оборудования
Точность результатов измерений зависит от калибровки испытательного оборудования. Перед выполнением испытаний важно убедиться, что тестер высокого напряжения, мегаомметр и детектор частичных разрядов правильно откалиброваны. Калибровку следует выполнять через регулярные промежутки времени, чтобы гарантировать точность испытательного оборудования.
3. Выбор испытательного напряжения
Испытательное напряжение следует выбирать на основе номинального напряжения изоляции изолирующего передатчика и требований применения. Важно использовать испытательное напряжение, достаточно высокое для обнаружения потенциальных повреждений изоляции, но не слишком высокое, чтобы вызвать повреждение устройства. Кроме того, испытательное напряжение следует подавать постепенно, чтобы избежать резких скачков напряжения.
4. Мониторинг тока утечки
Во время испытания на диэлектрическую стойкость важно контролировать ток утечки, чтобы убедиться, что он не превышает допустимый предел. Высокий ток утечки указывает на возможное повреждение изоляции, и испытание следует немедленно прекратить. Допустимый предел тока утечки зависит от типа изолирующего преобразователя и требований применения.
Заключение
Измерение напряжения изоляции изолирующего передатчика является важным шагом в обеспечении безопасности и надежности электрических систем. Используя соответствующие методы измерения и учитывая факторы, обсуждаемые в этом блоге, вы можете точно оценить характеристики изоляции передатчиков и выявить любые потенциальные нарушения изоляции.

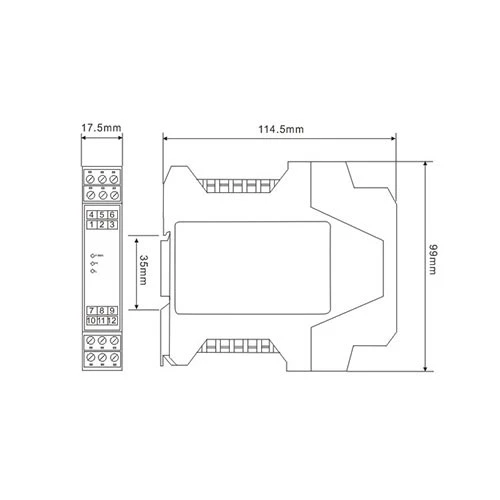

В нашей компании мы предлагаем широкий ассортимент высококачественных развязывающих передатчиков, в том числеПередатчик с изоляцией мощности переменного/постоянного тока напряжения и тока,Преобразователь сигнала температуры, иИзолированный передатчик с аналоговым входом 4–20 мА. Наша продукция разработана с учетом самых высоких стандартов качества и производительности, и мы стремимся предоставить нашим клиентам наилучшие возможные решения для их потребностей в изоляции.
Если вы хотите узнать больше о наших изолирующих преобразователях или у вас есть какие-либо вопросы об измерении напряжения изоляции, свяжитесь с нами. Мы будем рады обсудить ваши требования и помочь вам найти подходящий изолирующий преобразователь для вашего применения.
